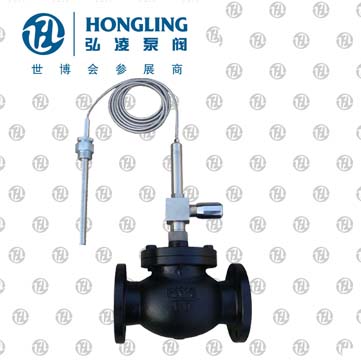

自力式溫度調節閥

產品型號：230W01/230W02型

發布時間：2008-5-7

230W 01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需　外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。

查看產品實物圖

下一個產品：氣動薄膜隔膜調節閥

上一個產品：氣動薄膜單座調節閥

分享到：

相關產品:

自力式溫度調節閥產品概述：

230W 01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需　外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非　腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在　城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。自力式溫度調節閥系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到　270℃，多種多樣的品種可供選擇。

自力式溫度調節閥主要零件材料：

閥體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti

閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

平衡波紋管：1Cr18Ni9Ti

溫包：H62、1Cr18Ni9Ti

毛細管：H62、1Cr18Ni9Ti

接頭：35、1Cr18Ni9Ti

自力式溫度調節閥主要技術參數：

公稱通徑D（mm）		15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力PN（MPa）		1.6、4.0
額定流量　系數Kv	單座	5	7	11	20	30	48	75	120	190	300	480	760
	雙座			12	22	33	53	83	132	209	330	528	836
	套筒			11	20	30	48	75	120	190	300	480	760
額定行程L（mm）		6			8	10	14		20				35
允許*大壓差（MPa）		1.6								1.5		0.5
溫度調節范圍（℃）		0～70、50～120、100～170、150～220、200～270
調節精度（%）		±5
允許超載值（℃）		分別為上述溫度調節范圍上限加50
使用環境溫度（℃）		-40～+80
安裝接頭		G1"
毛細管長度		3、5、8
允許泄漏量	硬密封(1/h)	雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級)
	軟密封(m1/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75
