電動調節蝶閥

產品型號：ZAJW

發布時間：2009-11-25

ZAJW電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。

查看產品實物圖

下一個產品：蝸輪法蘭硬密封蝶閥

上一個產品：法蘭式硬密封保溫蝶閥

分享到：

相關產品:

對夾式金屬硬密封蝶閥蝸輪法蘭硬密封蝶閥電動調節蝶閥法蘭式硬密封保溫蝶閥信號蝶閥法蘭式襯四氟蝶閥蝸輪對夾式襯氟蝶閥氣動襯氟蝶閥氣動法蘭式蝶閥氣動對夾式硬密封蝶閥蝸輪法蘭軟密封蝶閥氣動對夾式蝶閥手動對夾式蝶閥電動法蘭式軟密封蝶閥法蘭伸縮蝶閥對焊式硬密封蝶閥手動對夾式硬密封蝶閥氣動法蘭式金屬硬密封蝶閥電動法蘭硬密封蝶閥電動法蘭伸縮蝶閥電動對夾式金屬硬密封蝶閥氣動法蘭式伸縮蝶閥氣動硬密封不銹鋼蝶閥

ZAJW型電動調節蝶閥概述

ZAJW型電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。非密封型電動空氣調節蝶閥,電動空氣調節蝶閥,非密封型蝶閥。ZAJW型電動調節蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。本公司具有雄厚技術實力和豐富的閥門制造經驗,擁有一支追求卓越,不斷創新的優秀團隊,專心致力于工業閥門的研發與制造。公司加工設備先進,檢測手段齊全,具有嚴格的品質管理和質量保證體系,所有產品都建有可追溯性,完整的質量檔案,為完善的售后服務提供堅實的基礎。

ZAJW型電動調節蝶閥主要用途

各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。

ZAJW型電動調節蝶閥規格與技術參數

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	1900	2000
額定流量系數kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	123000	136000
配用電動執 行機構型號	DKJ
公稱壓力（MPa）	0.6
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～70 0 ,傾斜閥板0～60 0
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	25
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZAJW電動調節蝶閥執行機構主要技術參數

型號	DJK-110	DJK-210	DJK-310	DJK-410	DJK-510
輸入信號	DC0～10mA,DC4-20mA
輸入電阻Ω	200
輸出轉角 0	0～90
輸出力矩N.m	40	100	250	600	1600
電源	220V,50Hz

ZAJW電動調節蝶閥主要技術性能指標

項目	指標值
基本誤差％	±8.0
回差％	6.0
死區％	5.0
額定行程偏差％	4.0
允許泄漏量L/H	平行閥板：2×10 -2 ×額定容量，傾斜滑板：5×10 -3 ×閥的額定流量

ZAJW電動調節蝶閥允許壓差與執行機構選型

公稱通徑 mm	配用執行機構
	DJK-110		DJK-210		DJK-310		DJK-410		DJK-510		DJK-610
	00	700	00	700	00	700	00	700	00	700	00	700
50	28.1	1.948
80	11.0	0.488
100	7.127	0.252
125	3.19	0.128	8.08	0.325
150	2.21	0.075	5.60	0.189
200	0.983	0.031	2.512	0.079
250					4.05	0.103
300					2.33	0.059
350					1.75	0.037
400							2.648	0.060
450							2.120	0.042
500							1.718	0.031
600							0.927	0.0178
700							0.682	0.0098
800									1.14	0.020
1000									0.619	0.0103
1200											0.504	0.016
1400											0.371	0.0106
1600											0.251	0.0076
1800											0.177	0.005
1900											0.151	0.0042
2000											0.129	0.0036

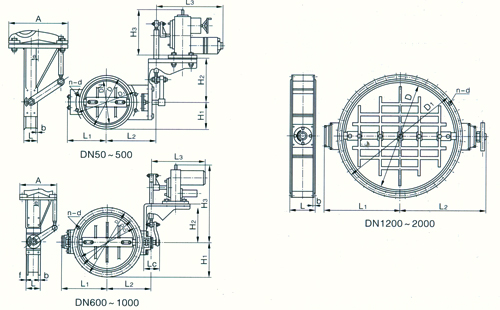

ZAJW電動調節蝶閥結構尺寸圖

ZAJW電動調節蝶閥外形尺寸

公稱通徑	D	D 1	A	e	b	L	L 1	L 2	L 3	H 1	H 2	H 3	n-d	配執行機構
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12S	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
40	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	371	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	420	51	34	200	595	586	681	487.5	917	480	24-30	DKJ-410
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340		60	45	250	906	980					32-34	DKJ-510
1400	1575	1520		60	25	300	965	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100	2020		60	25	350	1217	1315					44-30	DKJ-610
2000				60										DKJ-610
